Cloudstack + Xenserver 部署之: 创建高级网络资源域

时间:2015-01-03    来源:服务器在线    投稿:泡泡    点击:

本文将根据设计结合和之前创建的XenServer 资源池,介绍CloudStack高级网络资源域的创建过程。

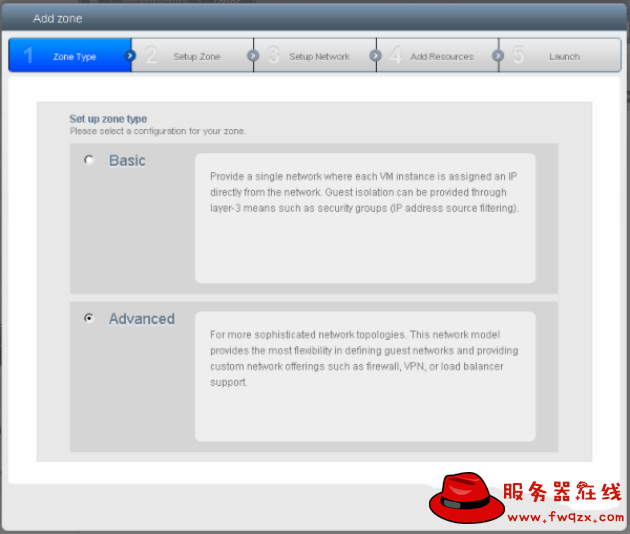

Step1. 选择高级网络模式, 单击下一步.

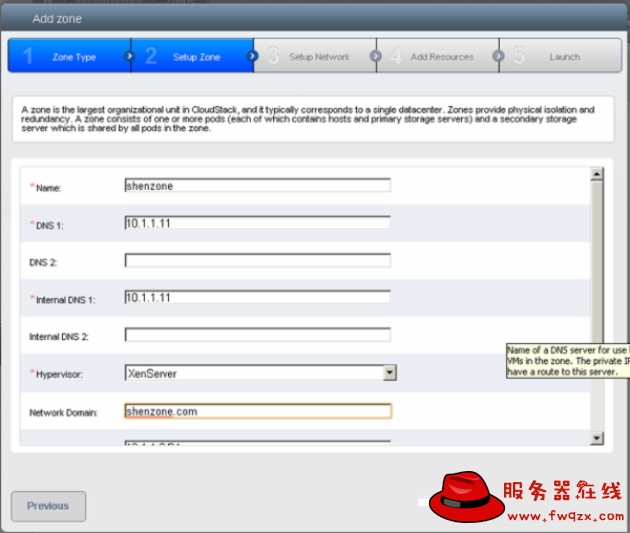

Step2. 配置域信息.

域名称: shenzone

DNS: 10.1.1.11

Hypervisor 类型: XenServer

网络域: shenzone.com

来宾网络CIDR: 192.168.100.0/24

公共: 是

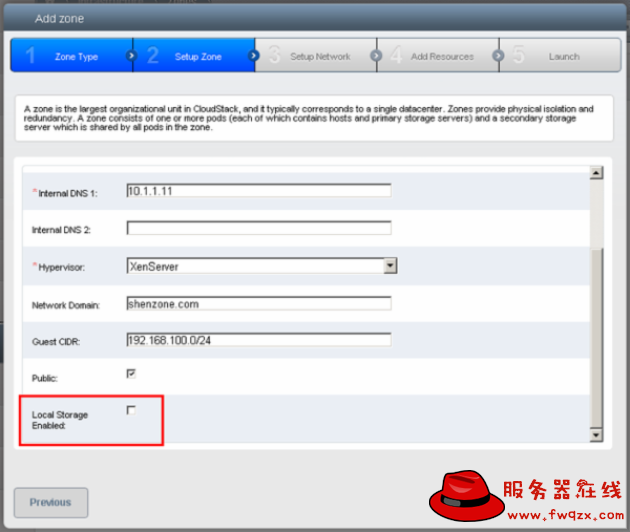

注: 此处可以设置是否使用本地存储作为主存储

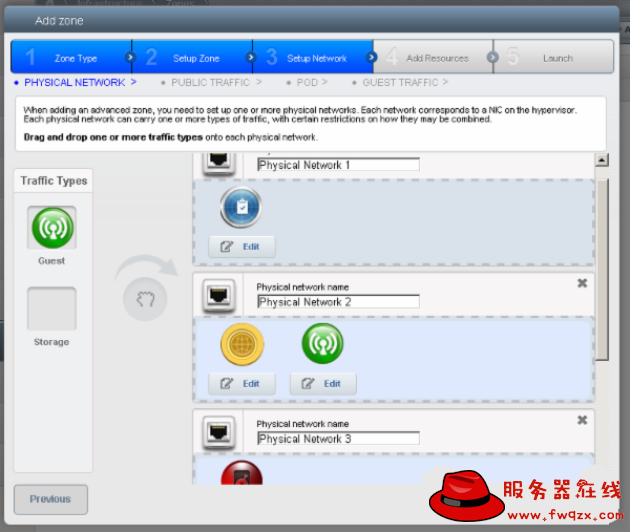

Step3. 网络配置.

根据设计托动相应图标到, 对应的物理网络.

物理网络1: 管理网络.

物理网络2: 公共网络, 来宾网络.

物理网络3: 存储网络.

并根据设计, 设置逻辑网络对应前文创建好的XenServer资源池网络的流量标签.

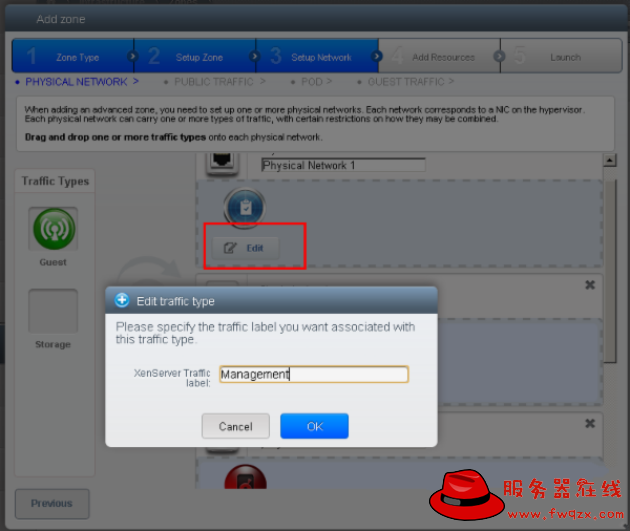

管理网络: Management

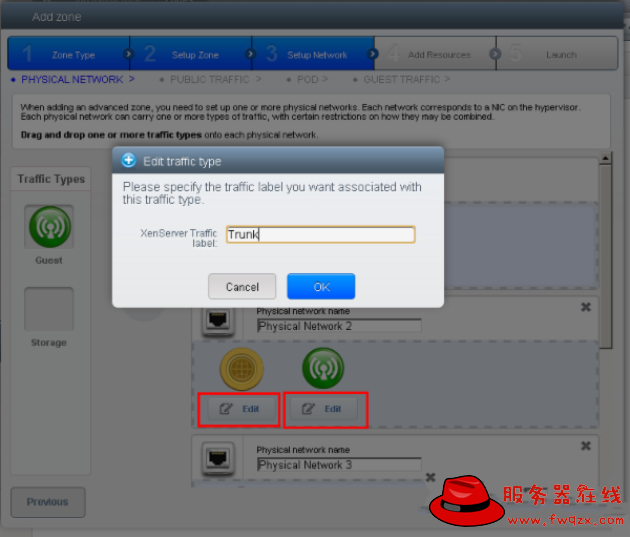

公共网络/来宾网络: Trunk

存储网络: Storage

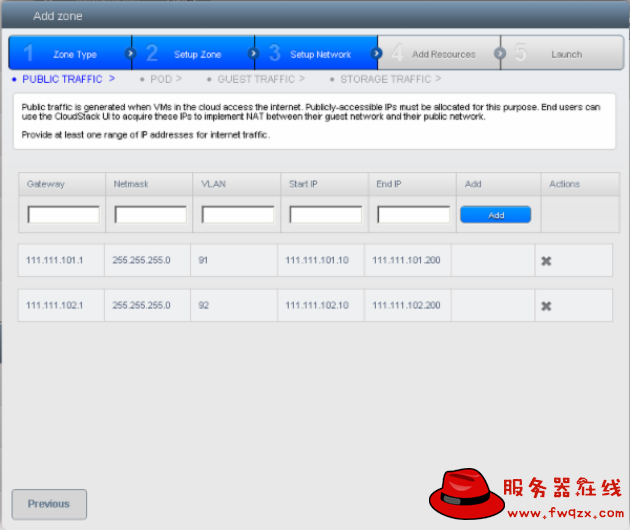

Step4. 设置公共网络.

如果是公有云, 这里设置ISP提供的外网IP地址.

如果是企业私有云, 这里设置可路由的内网IP地址或外网IP地址.

Vlan91 IP:111.111.101.0/24

Vlan92 IP:111.111.102.0/24

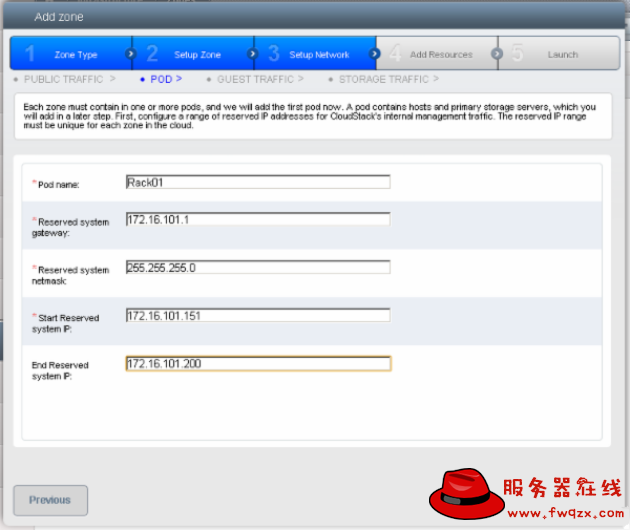

Step5. 设置管理网络

根据设计, 对Rack01进行配置.

Pod 名称: Rack01.

预留网关: 172.16.101.1

预留子网掩码: 255.255.255.0

预留起始IP: 172.16.101.151

预留结束IP: 172.16.101.200

备注:

172.16.101.10 – 172.16.101.150 100个地址 预留给XenServer 服务器管理网.

172.16.101.151 – 172.16.101.200 50个地址预留给SystemVM 虚拟机.

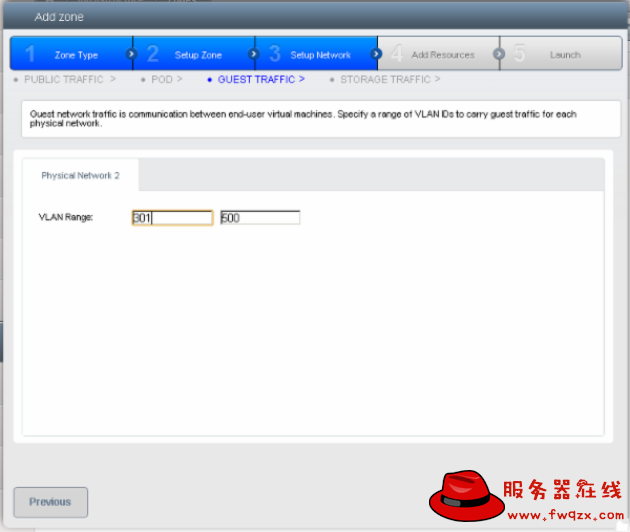

Step6. 来宾网络设置.

根据设计和交换机上vlan配置.

此处设置vlan 301 -500.

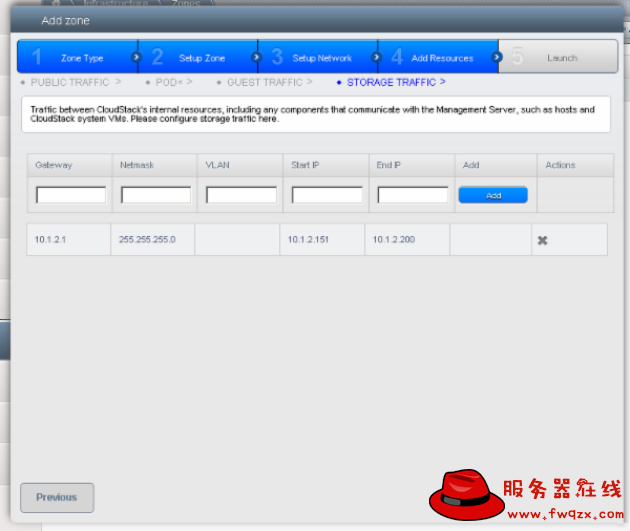

Step7. 存储网络配置.

根据设计Rack01 的存储网络为

Vlan ID: 12

IP: 10.1.2.11.

交换机上已配置XenServer 连接端口为access vlan 12 ,所以此处不用设置vlan id。

备注:

10.1.2.10 – 10.1.2.150,  100+IP 预留给存储和XenServer的存储网络IP

10.1.2.151 – 10.1.2.200 50个IP预留给SSVM虚拟机(注: 一般情况只会使用1个ip地址).

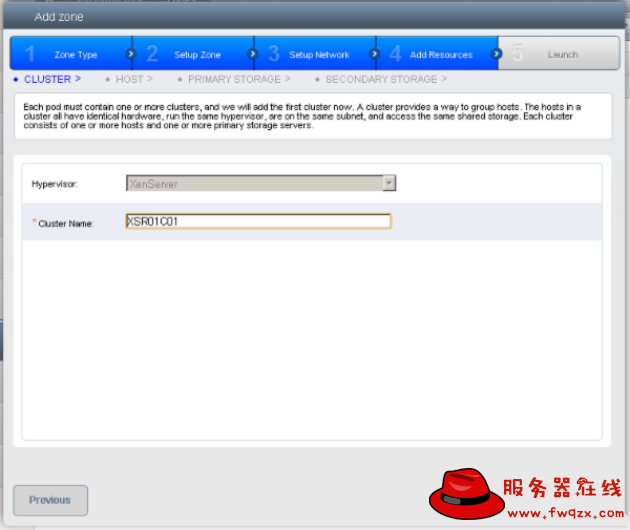

Step8. 配置XenServer 群集.

根据设计文档, 填写XSR01C01. 单击下一步继续.

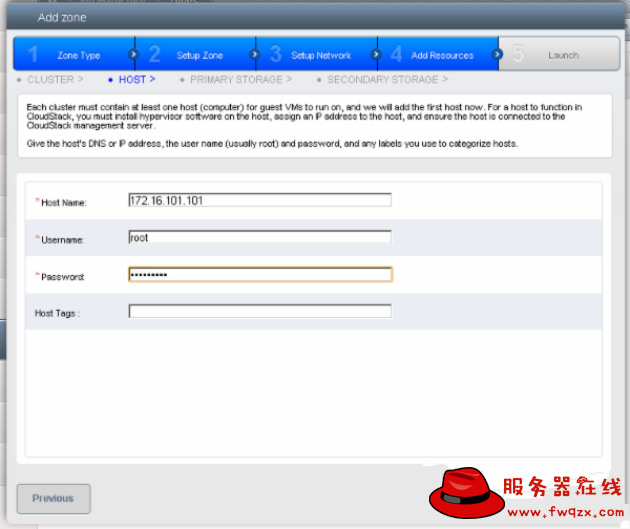

Step9. 添加XenServer群集到CloudStack.

根据设计文档, 填写Rack01 Cluster01的XenServer群集配置信息.

主机名称: 172.16.101.101

用户名: Root

密码 : P@ssw0rd

Step10. 主存储设置.

根据设计文档, 填写Rack01 Cluster01 主存储01配置.

名称: R01C01P01

协议: NFS

服务器地址: 10.1.2.11

路径:/NFS/R01C01P01

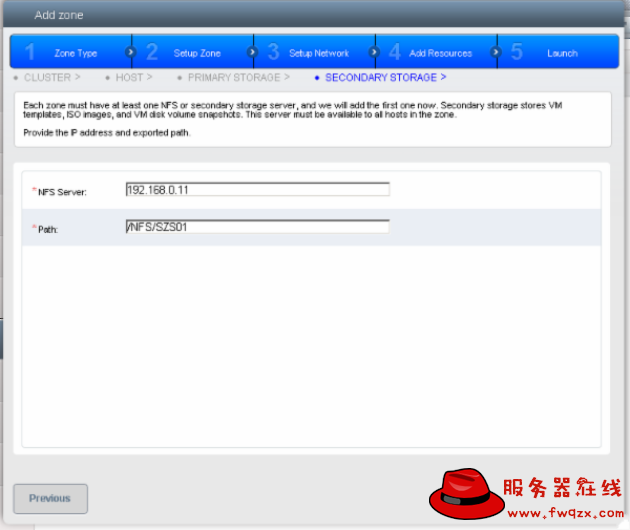

Step11 配置二级存储.

根据设计文档, 配置shenzone资源域的二级存储.

NFS 服务器: 192.168.0.11

路径: /NFS/SZS01

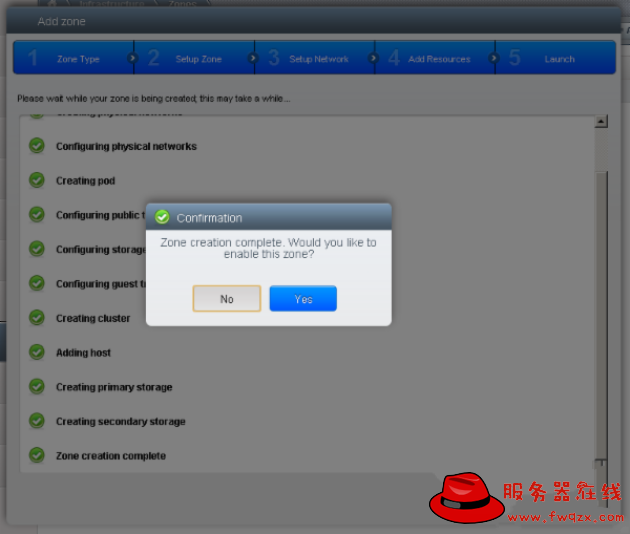

Step12. 执行配置.

经过以上步骤,已经完成CloudStack + XenServer 高级网络的安装和配置。

受文档长度限制, 这里简单检查确认配置成功.

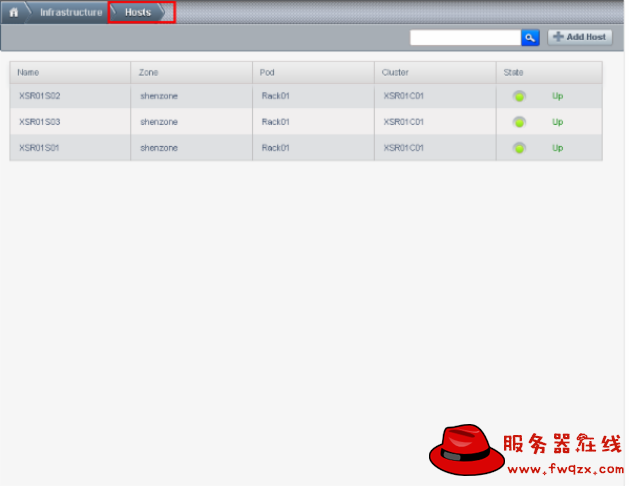

step1. 检查主机添加是否正确.

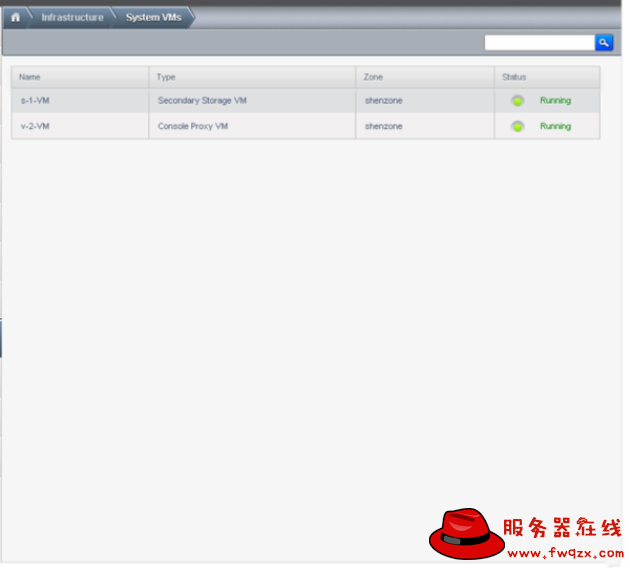

step2. 5分钟后,检查系统虚拟机是否自动创建及运行.

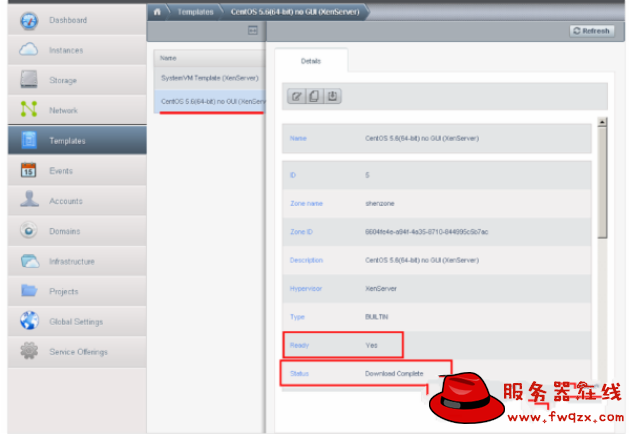

step3. 再过5分钟后,检查默认CentOS模板是否正确下载及安装.

经上述确认,全部正常后。可以继续ISO镜像上传,VM 创建,模板制作等后续操作和配置。
